一、概述

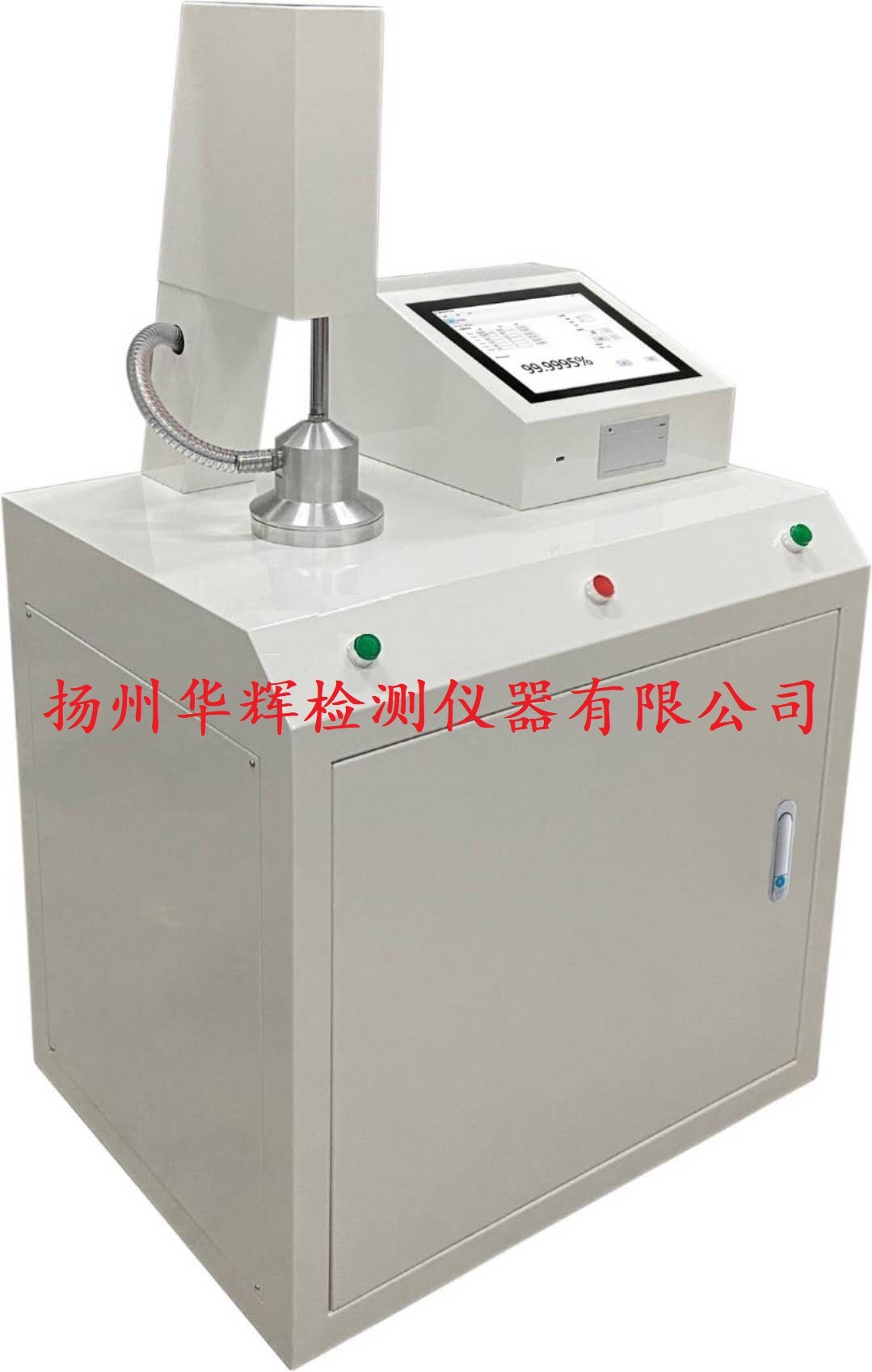

此設備是我司研發的自動濾料測試臺。適用于測試45%-99.99%等級濾料效率測試，根據國際標準對過濾料進行測試。測試臺的設計結構緊密、輕便，而且在運行測試過程中，僅僅需要額外提供合適的電源和壓縮空氣（無水、無油），適合于實驗室、工廠等場合使用。
將濾紙固定在夾具上，試驗風量對應所需濾速。氣溶膠發生器產生的氣溶膠經調整，而后靜電中和（PSL），再與過濾后的試驗空氣均勻混合，然后進入試驗區透過濾料。
參考標準：
GB 2626-2006 呼吸防護用品-自吸過濾式防顆粒物呼吸器
GB/T 32610-2016 日常防護型口罩技術規范
GB 19083-2010 醫用防護口罩技術要求
GB 19082-2009 醫用一次性防護服技術要求
YY 0969-2013 一次性使用醫用口罩
YY 0469-2011 醫用外科口罩
ISO-29463 清除空氣中微粒用高效過濾器和過濾介質

二、主要特點
1.自動計算過濾效率測試和氣流阻力。
2.效率測試采用兩臺高精度在線式計數器測量，檢測樣品上下游氣溶膠濃度，保證樣品上下游采用的真實性和準確性。
3.韓國HCT集團技術的發霧系統，霧化細無水份，濃度穩定，不銹鋼材質防腐耐用。
4.10寸彩色觸屏控制，操作簡單直觀,支持遠程維護測試結果系統自動計算顯示，打印輸出等。
5. 進口抽氣風機，流量自動調節。



二．主要組成部分
1.氣溶膠發生器
主要用于需要高濃度氣溶膠的試驗，使用0.3um的PSL標準粒子，發出的主要粒子粒徑范圍≥0.3um,占總數的70%以上，可以持續穩定的產生氣溶膠。給濾料的上游，提供測試的粒子。
2.粒子計數器
主要用于監測被測濾料的上下游粒子濃度,得出被測濾料的效率。
3.壓差傳感器
主要用于測試被測濾料在一定試驗流量下的壓差（或者阻力）。
4.鋁合金夾具
主要用于被測濾料的壓緊和密封。
5.進口風機
主要用于提供濾料的試驗流量，流量自動控制。
6.靜電中和裝置
去掉Nacl粒子中的電荷，使粒子計數測量更準確。

技術參數

濾料測試臺

測試效率范圍
0.1%-99.99%@≥0.3μm

測試面積
100cm2

測試壓差范圍
0-500pa

被測濾料試驗流量
15-100L/min(可調)

試驗氣溶膠類型
Nacl,DEHS

計數器采樣流量
2.83L/min ±5%

計數器測量通道
0.3um,0.5um, 1.0um,3.0um,5.0um,10.0um,

計數器氣泵
日本日東氣泵，壽命5年以上

數據內存容量
10萬組測量數據，可U盤導出

屏幕顯示
10寸彩色寸觸摸屏

打印方式
內置式熱敏打印機

電源
交流220V/50Hz

數據導出接口
USB

環境
使用環境：0-40℃ 相對濕度：10-70%

標準附件
熱敏打印紙，使用說明書,檢測報告，合格證

外形尺寸
長800x 寬 600x 高1450(mm)

材質
外殼鐵板烤漆

重量
120Kg

質保
1年
