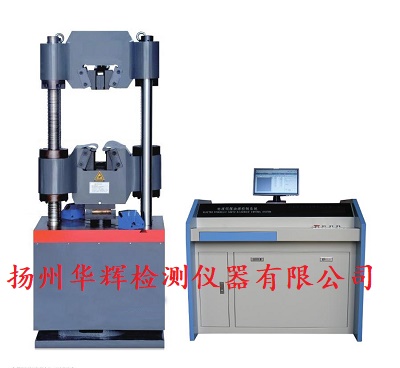

HYP-300D/600D微機屏顯液壓萬能試驗機采用引進日本島津技術生產的油缸下置式主機，主機由機座、油缸、活塞、輪幅式傳感器、升降電機、減速器、鏈輪、絲杠、試臺、立柱、上、下橫梁、液壓自動夾具等組成。在上橫梁和試臺間由兩根立杠聯接，用下橫梁升降調整試驗空間。液壓控制系統有油箱、高壓油泵、油路板組、工作油缸、工作活塞等組成。整機配置了進口油泵機組和獨立的低噪音液壓夾緊油源，高精度輪幅式負荷傳感器。能夠按照GB/T228《金屬材料室溫拉伸試驗方法》的要求進行數據處理和試驗結果的網絡操作。

技術參數

 最大試驗（kN）100  300  600  1000   2000

力值測量范圍2%～100%Fs

試驗力準確度±1%

不變形測量準確度±0.5%

位移測量光電編碼器，分辨力0.01mm

活塞行程200    250

壓縮空間距離450   500   900

扁試樣最大夾持寬度70  70  80  125    140

上下壓盤尺寸Φ100   Φ120   Φ160   Φ220

彎曲支輥間距24～400   30～400   30～500   40～500

彎曲支輥寬度100   140     160

油泵電機功率(kW)2.2    9.0

主機外形尺寸  740*580*1890   830*620*2060    880*700*2300    1300*1090*3815控制柜外形1020*620*810

主機質量1500   2200   2500    3200    10000
